Jak zhotovit panty pro papírový model?

Tak jak jsem slíbil na fóru, dal jsem dohromady článek o výrobě funkčních pantů. Popíši výrobu funkčních pantů, které zhotovuji na bojovou techniku, kterou takovými panty vybavuji. Nechci říkat, že je to jediný způsob výroby papírových pantů, ale mě se velmi osvědčil a proto nevymýšlím nic jiného. Jestli má někdo nějaký jiný způsob, tak sem s ním. Velice rád to vyzkouším.

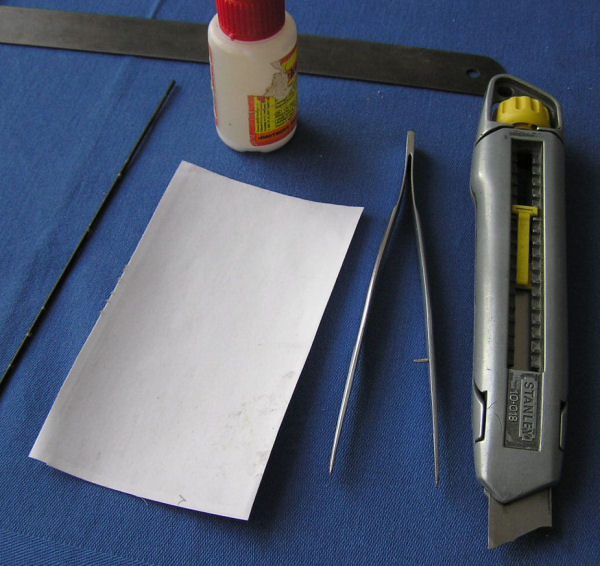

Na začátku stavby si podlepím list kancelářského papíru gramáže 80g/m2 dalším listem opět s gramáží 80g/m2 a nechám proschnout.
Toto dělám proto, že mají-li být panty funkční, a u mých modelů většinou jsou, tak musí vydržet vyšší námahu při otvírání a zavírání. Jeden list 80g papíru určitě nestačí a silnější papír se špatně ohýbá, nemá potřebnou pevnost a v ohybu se třepí.

600x566 - 76kB

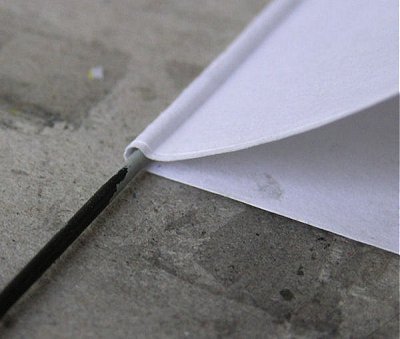

Nachystám si dostatek drátu, který si řádně vyrovnám a přes tento drát ohnu nachystaný papír tak, že z boku připomíná velké písmeno "P".
Aby byl tvar co nejdokonalejší, tak několikrát přejedu opačným koncem pinzety po papíru tak, aby drát tlačil na ohyb papíru a byl pevně obepnutý. Když jsem s výsledkem spokojený, slepím obě části papíru Herkulesem. Drát ale každopádně nechám založený v papíru.

400x339 - 24kB

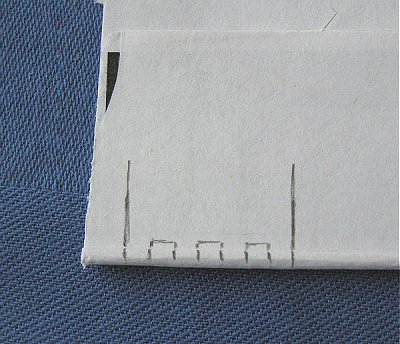

Po zaschnutí si nakreslím budoucí tvar zubů na pantu. Záleží jaké panty budete dělat, každopádně se touto metodou dají zhotovit téměř všechny možné druhy pantů. Nakreslím si zatím jen jednu stranu pantu.
400x344 - 38kB

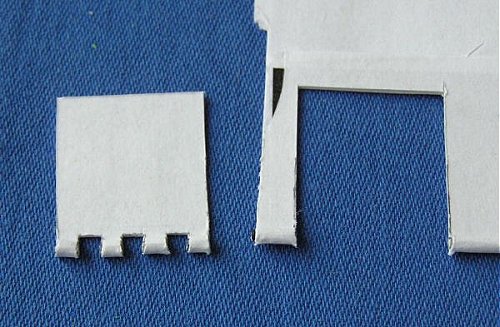

Nyní nastává asi nejtěžší práce při výrobě a tou je vyřezání jednotlivých zubů.
Musím dbát na to, aby nůž, kterým budu vykrajovat jednotlivé zuby, byl kolmo na podložku na které řežu. Jestli se vám nepovede vyříznout zuby kolmo, nebudou pak panty vypadat jak mají a nebudou vám sedět. Není to ale tak hrozné a za chvíli se do toho dostanete. Hlavně musíte při řezání drátu zatlačit trošku více než jste zvyklí.

500x327 - 49kB

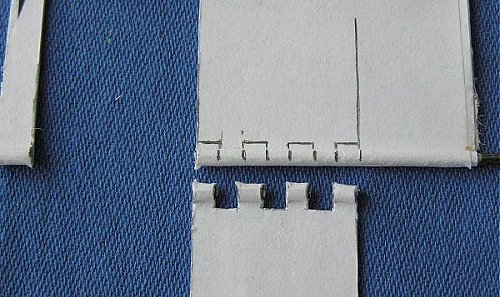

Mám-li vyřezanou jednu stranu pantu, přiložím jej zuby ke zbytku papíru s vlepeným drátem a podle první části si nakreslím zuby pro druhou stranu pantu.
500x297 - 49kB
Stejným způsobem jako první část pantu, vyřežu zuby i na protikusu.
Tady pozor, mě se několikrát stalo, že jsem spěchal, nakreslil jsem si sice zuby dobře, ale vyřezal jsem je pak tak, že jsem měl dva stejné kusy a ne protikus!

600x469 - 77kB

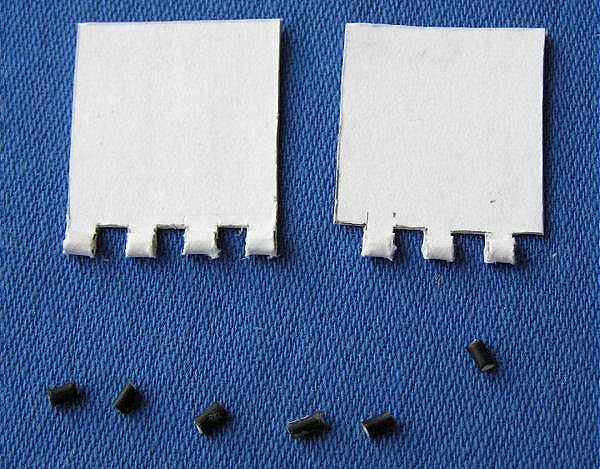

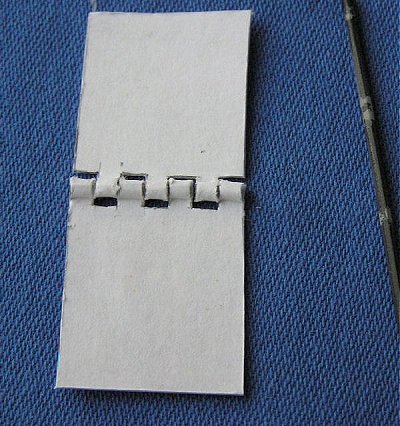

Po vyřezání druhé části pantu, jehlou vytlačím ze zubů zbytky drátu a složím pant nasucho k sobě. Vyzkouším, zda mi zuby obou částí sedí do sebe.
400x426 - 54kB

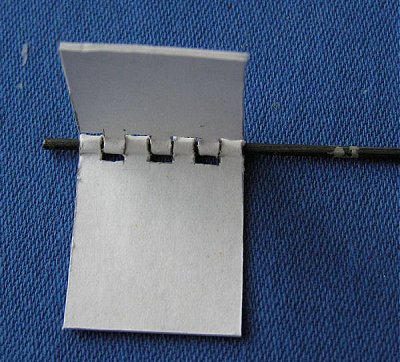

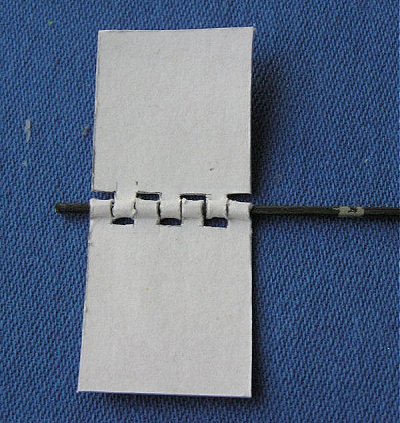

Zuby by měly mít mezi sebou menší vůli, aby pant fungoval tak jak má. Jestliže obě části pantu sedí k sobě, zbývá již jen nasunout do zubů stejný průměr drátu, který jsem vlepoval do papíru a vyzkoušet funkčnost pantu.
400x423 - 51kB
Jsem-li spokojen s výsledkem, zaříznu přečnívající drát a z každé strany zakápnu Herkulesem.
400x362 - 45kB

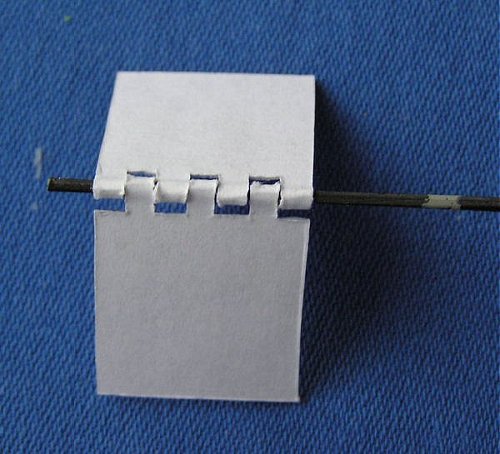

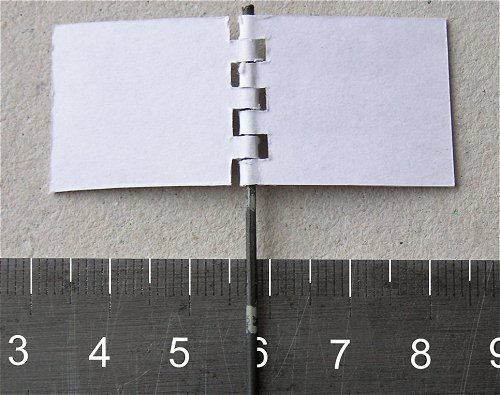

Výsledkem snažení je plnohodnotný funkční pant, kterým lze doplnit jakýkoliv model a nikdo vám nemůže říct, že není papírový.
500x454 - 47kB

500x395 - 46kB

S pozdravem Roman Vlach - 2005-03-31
